Датчик освещенности – что это?

Какие существуют виды датчиков освещенности?

Датчики освещенности классифицируют по нескольким критериям:

Тип управления

Существуют такие модификации фотореле:

1. С принудительным отключением. В таких устройствах порог срабатывания задают вручную, подстраивая уровни включения и отключения в соответствии со своими потребностями. Сумеречный выключатель оснащен поворотным регулятором.
2. С автоматической регулировкой. Датчик освещенности работает автономно, самостоятельно определяя момент срабатывания. В большинстве моделей дополнительно реализована функция ручной регулировки.

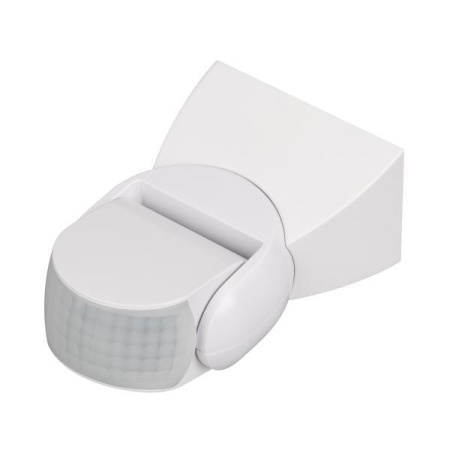

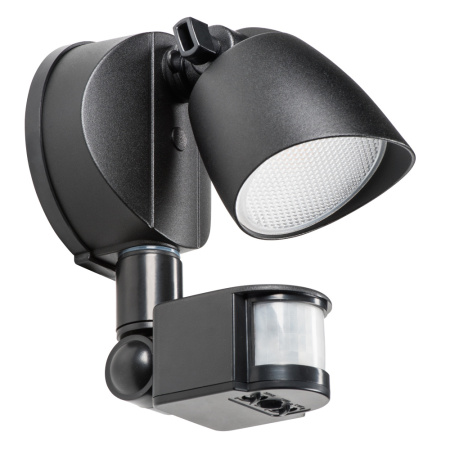

3. С датчиком движения. Устройства срабатывают только в темное время суток и только тогда, когда в зоне их действия появляется движущийся объект.

Способ монтажа

Фотореле устанавливают разными способами. Существуют модели для монтажа непосредственно в электрический щит (на DIN-рейку), на стену снаружи или внутри помещения. Еще один вариант установки датчика освещения – комбинированный: основной блок устанавливают в электрический щит, а светочувствительный сенсор – на улице.

Тип загрузки

Датчики освещенности работают с разными типами ламп: галогенными, светодиодными, люминесцентными, стандартными лампами накаливания.

Принцип работы фотореле

Датчики освещения устроены проще, чем датчики движения. Сумеречные выключатели содержат светочувствительный элемент – фотодиод или фоторезистор, который распознает степень освещенности и меняет сопротивление в зависимости от нее. Сопротивление увеличивается по мере уменьшения освещенности.

Фотоэлемент подает сигнал на реле. Оно замыкает цепь осветительных приборов, и на них подается питание – свет включается. По мере увеличения освещенности сопротивление фоточувствительного элемента уменьшается. Контакты реле размыкаются, питание осветительных приборов прекращается, и они выключаются.

В некоторых датчиках освещения используется сразу несколько светочувствительных элементов. Благодаря этому количество и качество света определяется более точно, устройство реагирует только на солнечный свет, игнорируя искусственные источники.

Сумеречные выключатели работают от бытовой электрической сети. Конечно, существуют и автономные устройства, которые питаются от солнечных батарей, но это отдельная тема, заслуживающая подробного обзора.

Для подключения фотореле к клеммам устройства подводят фазный и нулевой проводники. Третий вывод датчика предназначен для подачи сигнала на линию освещения.

Для чего используют датчики освещенности?

Сумеречные выключатели можно устанавливать внутри помещений и на открытых площадках. Их используют для освещения:

1. Тротуаров, площадей, автомобильных дорог.
2. Подъездов жилых домов.
3. Рекламных конструкций, витрин магазинов.
4. Фонтанов, парков, скверов, памятников.
5. Территорий загородного дома или коттеджа, гаражей, отдельных зон на участке (дорожки, клумбы, подъездные пути).

Установка фотореле сокращает потребление электроэнергии, создает более комфортные условия для перемещения в темное время суток, подчеркивает эстетичность архитектуры и ландшафтного дизайна. На территории загородного дома датчики освещенности создают эффект присутствия даже тогда, когда дома никого нет, и сокращают риск проникновения злоумышленников.

На что обратить внимание при выборе датчика освещенности?

Если вам нужен датчик света для планирования системы контроля освещения, стоит изучить основные параметры устройств. Важное значение имеют:

Степень защиты

Для наружной установки подходят датчики освещения с классом защиты IP55 и выше. Лучший вариант для таких условий эксплуатации – модели с уровнем IP68: они выдерживают действие любых внешних факторов, даже проливные дожди и повышенный уровень влажности. Если датчик будет размещаться в помещении, подойдет устройство с меньшей степенью защиты корпуса.

Напряжение

Производители предлагают устройства на 220В или на 380В. Для бытовой эксплуатации в квартире или частном доме достаточно датчика на 220В. Если фотореле рассчитано на запитывание крупной территории или небольшого промышленного объекта, потребуются модели на 380В.

Номинальный ток

Можно найти модели с номиналом в 6, 10, 16, 32, 40 и 63 А. Выбор зависит от номинальной мощности сети освещения в конкретном доме, в квартире или на объекте.

Регулировка диапазона освещенности

В большинстве моделей пределы регулировки находятся в диапазоне от 2 до 100 лк (лк – показатель освещенности). Это пределы, в границах которых реле подает питание, включая свет, и, наоборот, размыкает цепь, отключая освещение. Подходящий диапазон подбирают опытным путем: вначале регулятор ставят на минимум, и тогда датчик включает освещение при полной темноте. В дальнейшем устройство можно отрегулировать так, чтобы оно срабатывало уже при наступлении сумерек.

При установке сумеречного выключателя необходимо правильно выбрать место: от этого зависит корректность его работы. Если монтаж планируется на улице, то устройство нужно смонтировать там, где оно будет хорошо освещаться солнечными лучами с западной или восточной стороны дома. Чтобы избежать ошибочного срабатывания уличного датчика на свет фар проезжающего мимо транспорта, его устанавливают на уровне минимум 2 м от поверхности земли.
